Fırçasız Servo Kontrol Sistemi Spesifikasyonu

- Anakart bağlantı şeması

- Ana kart bağlantı şeması

fonksiyonel özellikler

1. Kullanıcıların bakımı ve kullanımı için uygun olan kendi kendini kontrol etme ve alarm istemi işlevine sahiptir.

2. Tek yönlü kontrol trafiği elde etmek için herhangi bir kontrol cihazı çıkış kontrol sinyaline veya düğmesine veya uzaktan kumandaya bağlanabilir.

3. Otomatik sıfırlama işlevi: Her 90 derecelik dönüşten sonra ve insanların ve nesnelerin geçişini algılar, yani otomatik sıfırlama veya belirtilen sürede (gecikme çoklu dosya ayarlanabilir) geçmezse, sistem otomatik olarak hakkını iptal eder. geçin ve ilk konumuna geri dönün.

4. Aydınlatma göstergesi: trafiği yönlendirmek için yüksek parlaklıkta trafik ışığı durum göstergesi.

5. Yangın kontrol girişi: Kapının sürekli açılmasını sağlamak için yangın alarm sinyali ile bağlanabilir.

6. Alarm uyarı işlevi: yasadışı trafik veya geçit olduğunda, otomatik alarm uyarısı.

7. Hız ayarlanabilir: salıncak kolu çok seviyeli ayarlanabilir hızı açar ve kapatır, kullanıcılar gerçek ihtiyaçlara göre ayarlanabilir.

8. Çok işlevli dijital ayarlar, şifreleme ve sıfırlama işlevleri ekleyen yeni nesil endüstriyel sınıf ARM kontrol sistemi.

9. Anti-reversiyon fonksiyonu: Salınım kolunu sıfırlama sürecinde, eğer dış kuvvet sallanan kolu tersine çevirirse, sallanan kol otomatik olarak ters itmeyi başlatır ve bir alarm gönderir ve dış kuvvet kaybolduğunda otomatik olarak geri döner. trafiğe devam etmek için sıfır.

10. Otomatik koruma fonksiyonu: Dış kuvvet, salınım kolunun normal şekilde hareket etmesini engellediğinde ve dış kuvvet sürekli olduğunda, sistem otomatik korumadan 20 saniye sonra otomatik olarak algılar ve uyku durumuna girer. Bir sonraki yasal sinyal girişi, kapı otomatik olarak normale dönecektir.

11. Çok aşamalı çarpışma önleyici tampon işlevi: yasadışı geçiş veya delme sırasında, fren çubuğu karşılık gelen açıyı tamponlar ve hemen geri itmeyi başlatır ve aynı anda alarmı başlatır, bu da sık veya neden olduğu mekanik hasarı büyük ölçüde azaltır. insanlaşmış anti-zarar gerçekleştirirken sürekli çarpışma.

12. İnsansız görev: güç kapalı salıncak otomatik olarak açılır, açılışta otomatik sıfırlama (trafiği bloke eder).

teknik parametreler

sürücü	Düşük enerjili M05
Maksimum kinetik enerji	J<>
Maksimum güç	67N (kapı fanının dış kenarı)
Tahrik torku	Yaklaşık 5 Nm
Kilit	Dişli fren RA12
Kilit torku	minimum 20 Nm
Geçiş sıklığı	30 kişi/dak
Sürücü tasarımı	100 00000 anahtarlama çevrimi
Sürüş ömrü MCBF	100 00000 anahtarlama çevrimi
açık açı	-90° - +90°
Kontrol	ETS 21
Yazılım	FCC
Güç kaynağı	VAC /50-60Hz 100-230
kaplin yükü	120VA
Kontrol Ünitesi Voltajı	24V DC
Arayüz	Seri Arayüz Dahili: CAN kontrol paneli içinde veri yolu bağlantısı Harici: 8 ekipmana kadar bağlanabilir; Blok başına 5 ETS 21 kartı için basınç geri bildirimi yok; diğer geri bildirimler diğer ETS 21io üzerinden alınabilir

Hata Ayıklama Modu Giriş Açıklaması

1. Menü tuşuna 3 saniye basın, L-1 görünün, onay tuşuna basın, kapı kapanma zamanı hata ayıklama moduna girin

2. Menü tuşuna 3 saniye basın, L-1 görünün, L-7 görünene kadar tuşuna basın, onay tuşuna basın, kapı kapatma kapısı hata ayıklama moduna girin (ayrıntılar için aşağıdaki tabloya bakın)

3. Menü tuşuna 3 saniye basın, L-1 görünün, L-12 görünene kadar tuşuna basın, onay tuşuna basın, kapı sesi hata ayıklama moduna girin (detaylar için aşağıdaki tabloya bakın)

4. Menü tuşuna 3 saniye basın, L-1 görünün, tuşuna basın, D-1 görünün, onaya basın, hareketli kolu istediğiniz konuma itmek için sesli uyarı, bu sefer salıncak kolunu ayarlayabilirsiniz, ayarlayın, onaylamak için menüye basın, çıkmak için menüye basın (aşağıdaki tabloya bakın)

Kullanıcılar hata ayıklama kodu tabloları kurabilir

Menü Numarası	Anlam	Varsayılan	Dürbün
L-1	Açılış saatleri	4 saniye	0-30 saniye (daha büyük sayı, daha uzun kapanma süresi)

L-7	Anahtarlama yönü	0	0 için: sol açık 1 için: Sağ açık
L-13	alarm sesi	-	Ekle ve Çıkar'a tıklayın Ses Kategorisini Seç Onayla Kaydet
L-12	Ses seviyesi	15	0 Minimum 15 Maks
L-14	Kapı Yaşlandırma Testi	Girmek için onayla, çıkmak için menü tuşuna basın
D-1	Sıfır bit ayarları	Eğer iki kapı salıncak kolu aynı hizada değilse, motor gevşek miline istenilen kapanma pozisyonuna girdikten sonra, ana kart onayına göre yapılabilir.
D-4	Açılış ve kapanış hızı	1, en hızlı 10, en yavaş (fabrika varsayılanı 10)

Popüler Etiketler: süpermarket kızılötesi paslanmaz çelik indüksiyon salıncak kapısı, Çin, tedarikçiler, üreticiler, ucuz, fiyat teklifi, satılık, Erişim Kontrol Sistemi ile İndüksiyon Salıncak Kapısı Yasal, sınır kontrolü için indüksiyon salıncak kapısı, Erişim kontrolü için çift kanatlı indüksiyon salıncak kapısı, Port erişim kontrolü için indüksiyon salıncak kapısı, Erişim Kontrolü için Web Tabanlı Kontrol İndüksiyon Salıncak Kapısı, Erişim kontrol sistemi genişlemesi ile indüksiyon salıncak kapısı

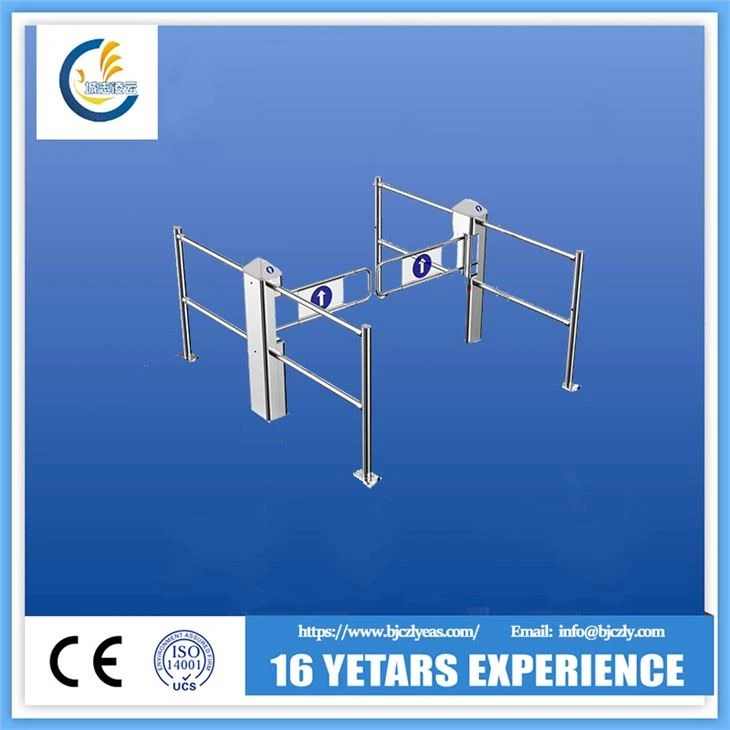

Süpermarket Kızılötesi Paslanmaz Çelik İndüksiyon Salıncak Kapısı
